FC-S2300 动态扭矩传感器

发表时间：2021-09-28 01:30:52 浏览量：2497

Model FC-S2300量程配置

型号 Model FC-S2300			额定量程	最大可测量程	转速[rpm] Rd/Sq
圆轴	方轴	单位	正反扭矩		转速[rpm] Rd/Sq
Φ9mm	1/4 inch (6.35mm)	[Nm]	1	2	10000圆轴 5000方轴
		[Nm]	2.5	5
		[Nm]	5	10
		[Nm]	10	20
		[Nm]	20	40
Φ14mm	3/8 inch (9.525mm)	[Nm]	50	100
Φ14mm	3/8 inch (9.525mm)	[Nm]	100	200

传感器设置有150%的过载保护能力，即使在标称扭矩过载的情况下，我们也可以使传感器恢复性能，这意味着在150％正负载的过载情况下，可以通过设置150％的负过载来使传感器恢复零位，这一过程类似于设备老化和疲劳加载；
请注意，超过150%的过载可能导致不可恢复的塑性形变；
NCTE可有偿提供重新校准传感器的服务，请联系NCTE或代理商；

Technical Characteristics of the Sensor 技术参数

No.	型号			FC-S2300
	精度等级			0.3
		单位		参数
1	线性误差（含滞后）	%FS		＜±0.3
2	旋转信号均匀性	%FS		＜±0.3
3	重复性	%FS		＜±0.05
	输出信号	单位		参数
4	频率范围 -3dB衰减点 Bessel参数	Hz		1000
	数字输出 CAN-Bus			10(个别可达 CAN-Bus 1000Hz)
5	标准模拟电压信号	V	mA	0-10				4-20
6	零点输出信号	V	mA	≈5				12
7	正向扭矩输出信号	V	mA	9				19
8	反向扭矩输出信号	V	mA	1				5
9	校准参数	mV/Nm	mA/Nm	4V @满量程				8mA @满量程
10	输出阻抗	Ω		<1
	温度影响	单位		参数
11	零点的温度漂移	%/10K		＜0.1
12	输出信号的温度漂移	%/10K		＜0.1
	供电电源	单位		参数
13	激励电压	VDC		5--28
14	消耗电流 max.	mA		37~45
15	上电电流峰值	mA		＜100
16	最大激励电压	VDC		30
	常规参数	单位		参数
17	EN标准的防护等级	IP		50/65
18	参考温度	℃		+15--+35
19	工作温度范围	℃		-30-- +85
20	存贮温度范围	℃		-30-- +85
	额定量程范围	Nm		1	2.5	5	10	20	50	100
21	自重	圆头	g	391	380		390		550
		方头		-	370		380		510
22	转动惯量	圆头	g mm²	270	546		698		4535
		方头		-	318		470		2951

Dimensions 外形尺寸

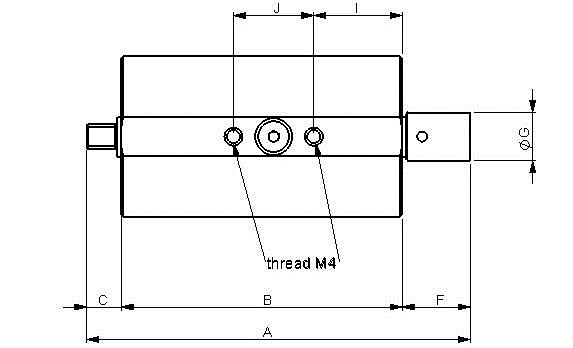

FC-S2300-1Nm FC-S2300最小1Nm量程只提供圆轴

FC-S2300 ≥2.5Nm

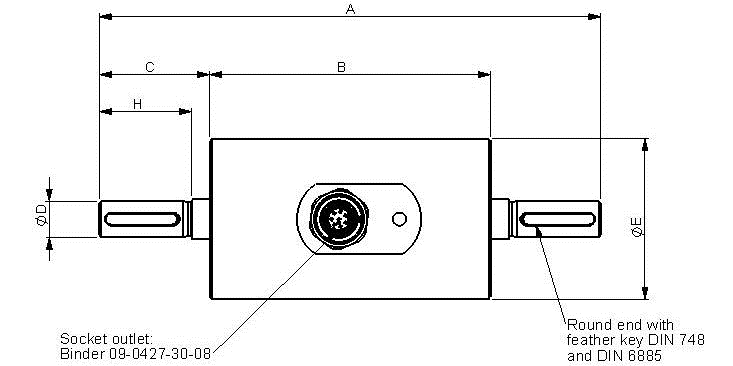

FC-S2300 ≥2.5Nm 圆轴

FC-S2300 ≥2.5Nm 方轴

Dimensions 尺寸	Round shaft圆轴 nominal torque [Nm]额定量程			Square shaft方轴 nominal torque [Nm] 额定量程
	Ø 8 mm	Ø 9 mm	Ø 15 mm	1/4 inch	3/8 inch
Nominal torque [Nm]	1	2,5 - 5 - 10 - 20	50 - 100	2,5 - 5 - 10 - 20	50 - 100
A	125	125	139	95,5	107
B	70	70	70	70	70
C	27,5	27,5	35	8,5	12
D	8g6	9g6	15g6	-	-
E	40	40	50	40	50
F	44	-	-	16	24
G	8	-	-	12	18
H	-	23	-	-	-
I	-	22	22	22	22
J	-	20	20	20	20
